轉子軸系臨界轉速計算
轉子軸系參數：
轉子軸系臨界轉速計算
轉軸：Φ10×320 mm，3 根，Φ10×500 mm，1 根（油膜振蕩用），材料為 40Cr；轉盤：Φ76×25mm，質量 800g；Φ76×19mm，質量 600g，材料為 40Cr；跨度：Φ10×320 mm 轉軸為 250mm；Φ10×500 mm 轉軸為 430mm；
連接方式：柔性和剛性?xún)煞N連軸方式，且按照不同的組合；材料參數：彈性模量為 210GPa，密度為 7800kg/m3；
給定參數：柔性連接剛度取 100N/ m2 ，剛性連接則認為軸是連接在一起的。
計算方法：
對轉子軸系臨界轉速的理論計算采用 Riccati 傳遞矩陣法，傳遞矩陣法的詳細介紹見資料二。
計算結果：
按照所選取的轉子軸系參數，采用 Riccati 傳遞矩陣法，計算了 36 種轉子軸系組合情形的臨界轉速，結果見下表。
表中給出的是轉盤在轉軸特定位置的臨界轉速，即對單軸單盤，轉盤在轉軸跨長的中間位置；對單軸雙盤，兩轉盤分別在轉軸跨長的 1/3 位置。
轉盤可安裝在轉軸的任意位置，其他位置的定性結論是：對單軸單盤，若轉盤不在跨長的中間位置，臨界轉速會提高；對單軸雙盤，對稱位置是兩轉盤在跨長的 1/3 處，若兩轉盤均向支承點方向做小幅度移動，則一階臨界轉速會提高，二階臨界轉速會降低，若兩轉盤均向轉軸中間方向做小幅度移動，則一階臨界轉速會降低，二階臨界轉速會提高；柔性連接的各階臨界轉速均低于剛性連接，且一階臨界轉速變化比較明顯。
單軸單盤：表 1：
轉軸
長 320 mm
長 500 mm
轉盤位置
轉盤
質量 600g
質量 800g
質量 600g
質量 800g
臨界轉速
6517
5728
2790
2472
跨長中間
臨界轉速
2814
1/3 跨長
單軸雙盤：
表 2：
轉軸
長 320 mm
轉盤位置
轉盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
5436
5062
4762
1/3 跨長
二階臨界轉速
21307
20039
18613
一階臨界轉速
7813
7275
6858
1/5 跨長
二階臨界轉速
19412
18327
17024
表 3：
轉 軸
長 500 mm
轉盤位置
轉 盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
2345
2192
2067
1/3 跨長
二階臨界轉速
9343
8786
8181
一階臨界轉速
2497
距兩側支承點
各 1/4 跨長
二階臨界轉速
7232
一階臨界轉速
1894
距兩側支承點
各 2/5 跨長
二階臨界轉速
11874
雙軸雙盤：表 4：
轉軸
長 320 mm +320 mm，柔性連接
轉盤位置
轉盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
6741
6551
5925
各軸跨長
中間
二階臨界轉速
9095
8208
7976
表 5：
轉軸
長 500 mm +320 mm，柔性連接
轉盤位置
轉盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
3835
3821
3388
各軸跨長
中間
二階臨界轉速
7090
6252
6228
表 6：
轉軸
長 320 mm +320 mm，剛性連接
轉盤位置
轉盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
8443
7653
7410
各軸跨長
中間
二階臨界轉速
9240
8940
8105
表 7：
轉軸
長 500 mm +320 mm，剛性連接
轉盤位置
轉盤
質量
600g+600g
質量
600g+800g
質量
800g+800g
一階臨界轉速
3945
3486
3485
各軸跨長
中間
二階臨界轉速
8817
8815
7739
轉軸
長 320 mm +320 mm +320 mm，柔性連接
轉盤位置
轉盤
質量
600g+600g+600g
質量
800g+800g+800g
一階臨界轉速
6771
5951
各軸跨長中間
二階臨界轉速
8338
7315
三階臨界轉速
10008
8773
三軸三盤：表 8：
表 9：
轉軸
長 320 mm +320 mm +320 mm，剛性連接
轉盤位置
轉盤
質量
600g+600g+600g
質量
800g+800g+800g
一階臨界轉速
8706
7640
各軸跨長中間
二階臨界轉速
8847
7761
三階臨界轉速
11151
9772
轉
軸
長 500 mm +320 mm ，柔性連接
轉盤位置
轉
盤
質量
600g+600g+600g
質量
800g+800g+800g
一階臨界轉速
3277
2887
500mm 軸上置 2 個轉
二階臨界轉
速
7035
6177
盤，分位于 1/3 跨長；
320mm 軸上置 1 個轉
三階臨界轉速
10600
9282
盤，位于跨長中間
雙軸三盤：表 10：
表 11：
轉 | 軸 | 長 500 mm +320 mm ，剛性連接 | 轉盤位置 | |
轉 | 盤 | 質量 600g+600g+600g | 質量 800g+800g+800g | |
一階臨界轉速 | 3365 | 2964 | 500mm 軸上置 2 個轉 | |
二階臨界轉速 | 8815 | 7730 | 盤，分位于 1/3 跨長； 320mm 軸上置 1 個轉 | |
三階臨界轉 速 | 10600 | 9282 | 盤，位于跨長中間 | |
附：轉子軸系臨界轉速計算圖形

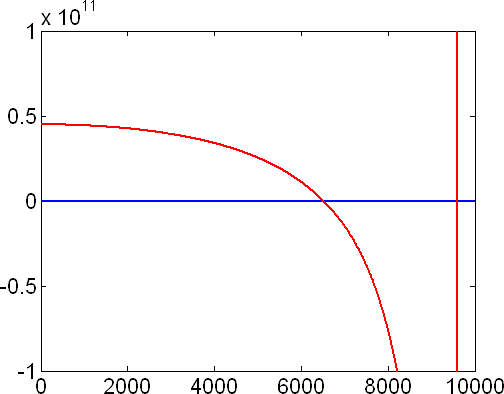

單軸單盤：盤居中，320mm 軸，600g 盤，臨界轉速約為 6517rpm

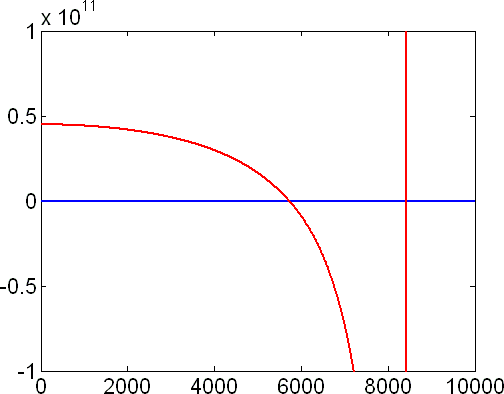

單軸單盤：盤居中，320mm 軸，800g 盤，臨界轉速約為 5728rpm

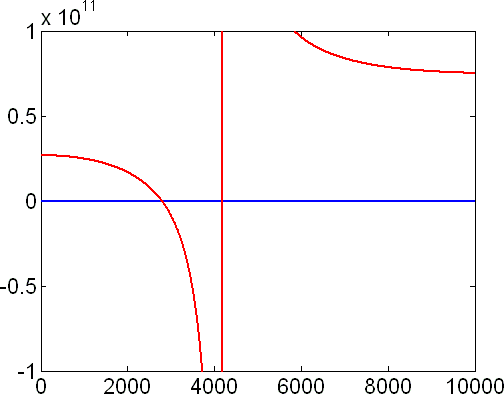

單軸單盤：盤居中，500mm 軸，600g 盤，臨界轉速約為 2790rpm

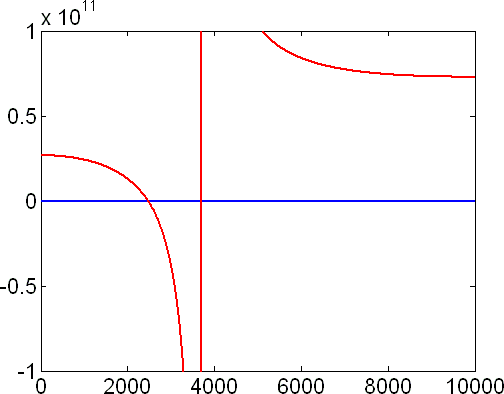

單軸單盤：盤居中，500mm 軸，800g 盤，臨界轉速約為 2472rpm

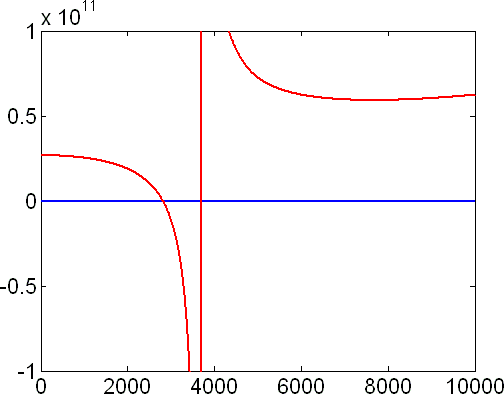

單軸單盤：盤位于 1/3 處，500mm 軸，800g 盤，臨界轉速約為 2814rpm

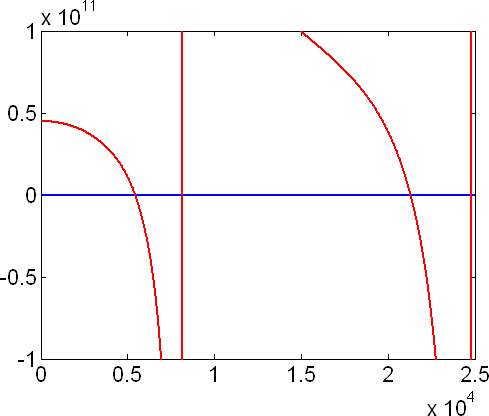

單軸雙盤：兩盤位于 1/3 處，320mm 軸，600g 盤兩個，臨界轉速一階約為
5436rpm，二階約為 21307rpm

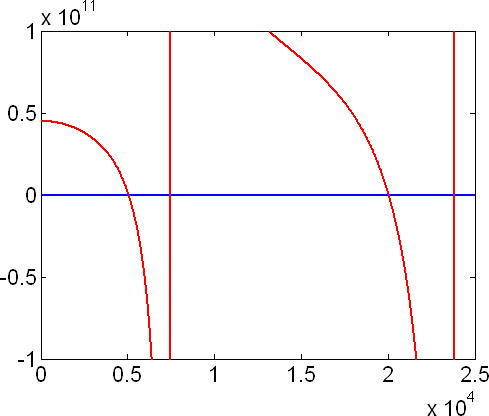

單軸雙盤：兩盤位于 1/3 處，320mm 軸，600g、800g 盤各一個，臨界轉速一階約為 5062rpm，二階約為 20039rpm
單軸雙盤：兩盤位于 1/3 處，320mm 軸，800g 盤兩個，臨界轉速一階約為

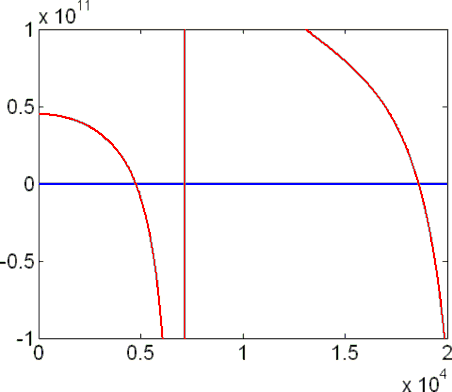

4762rpm，二階約為 18613rpm
單軸雙盤：兩盤位于 1/5 處，320mm 軸，600g 盤兩個，臨界轉速一階約為
7813rpm，二階約為 19412rpm
x 1011
1
0.5
0
-0.5
-1
0 0.5 1 1.5 2
x 104

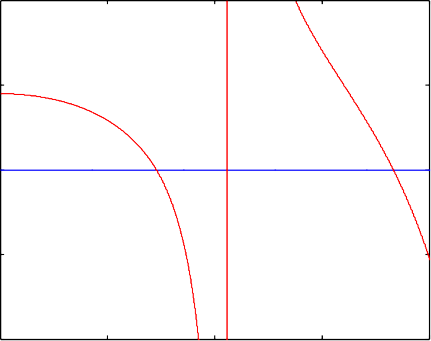

單軸雙盤：兩盤位于 1/5 處，320mm 軸，600g、800g 盤各一個，臨界轉速一階約為 7275rpm，二階約為 18327rpm
x 1011
1
0.5
0
-0.5
-1
0 0.5 1 1.5 2
x 104
單軸雙盤：兩盤位于 1/5 處，320mm 軸，800g 盤兩個，臨界轉速一階約為
6858rpm，二階約為 17024rpm
x 1011
1
0.5
0
-0.5
-1
0 0.5 1 1.5 2
x 104

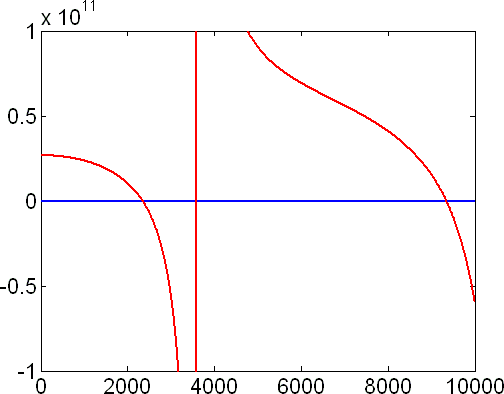

單軸雙盤：兩盤位于 1/3 處，500mm 軸，600g 盤兩個，臨界轉速一階約為
2345rpm，二階約為 9343rpm
單軸雙盤：兩盤位于 1/3 處，500mm 軸，600g、800g 盤各一個，臨界轉速一階約為 2192rpm，二階約為 8786rpm

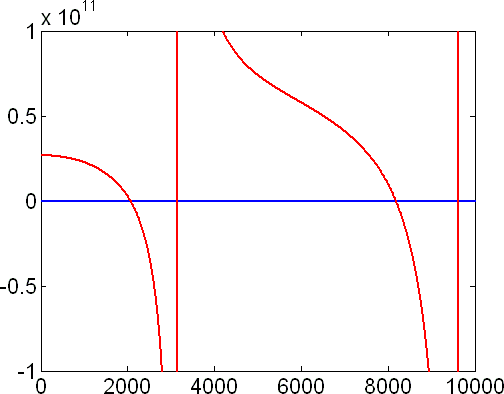

單軸雙盤：兩盤位于 1/3 處，500mm 軸，800g 盤兩個，臨界轉速一階約為

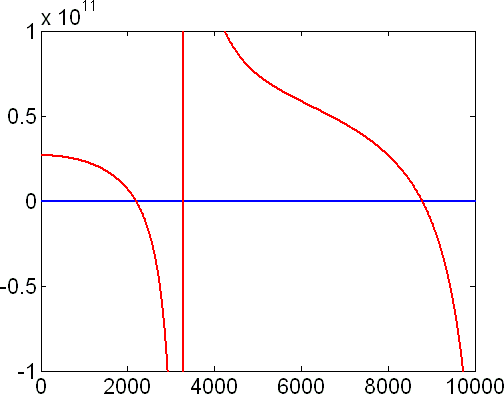

2067rpm，二階約為 8181rpm

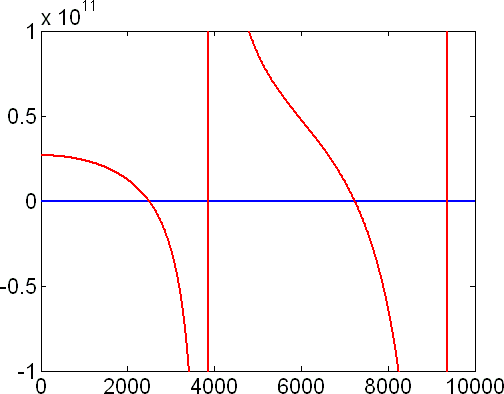

單軸雙盤：兩盤距兩側支承點各 1/4 軸跨度長，500mm 軸，800g 盤兩個，臨界轉速一階約為 2491rpm，二階約為 7232rpm

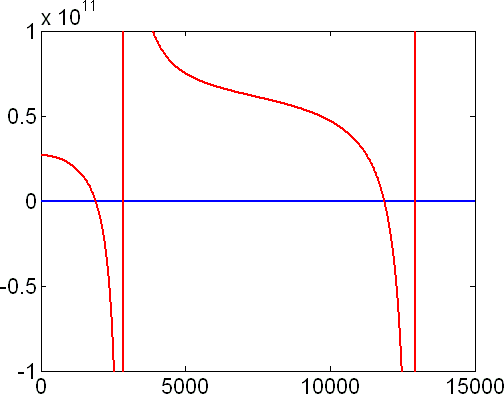

單軸雙盤：兩盤距兩側支承點各 2/5 軸跨度長，500mm 軸，800g 盤兩個，臨界轉速一階約為 1894rpm，二階約為 11874rpm

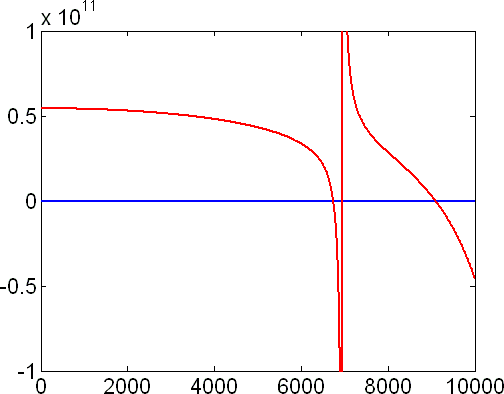

雙軸雙盤：軸間柔性連接，盤位于各軸中間，320mm 軸兩根，600g 盤兩個，臨界轉速一階約為 6741rpm，二階約為 9095rpm

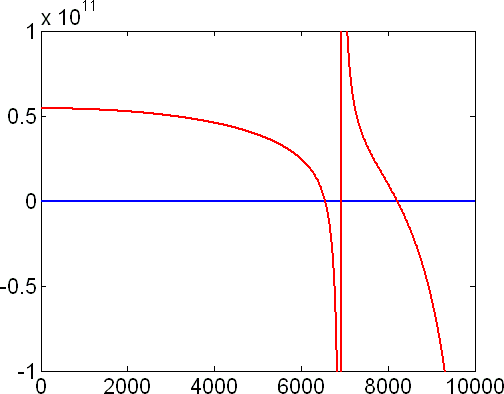

雙軸雙盤：軸間柔性連接，盤位于各軸中間，320mm 軸兩根，600g、800g盤各一個，臨界轉速一階約為 6551rpm，二階約為 8208rpm

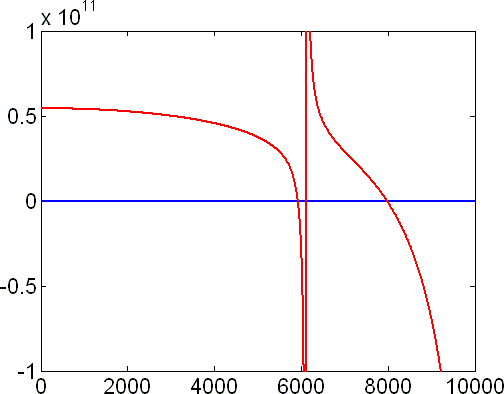

雙軸雙盤：軸間柔性連接，盤位于各軸中間，320mm 軸兩根， 800g 盤兩個，臨界轉速一階約為 5925rpm，二階約為 7976rpm

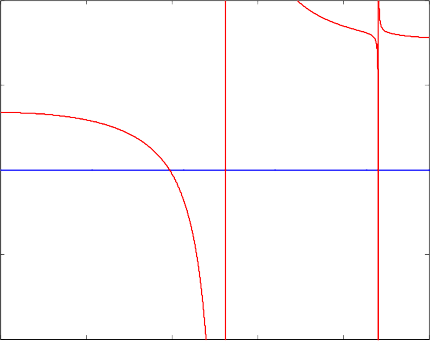

雙軸雙盤：軸間柔性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一根，
600g 盤兩個，臨界轉速一階約為 3835rpm，二階約為 7090rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

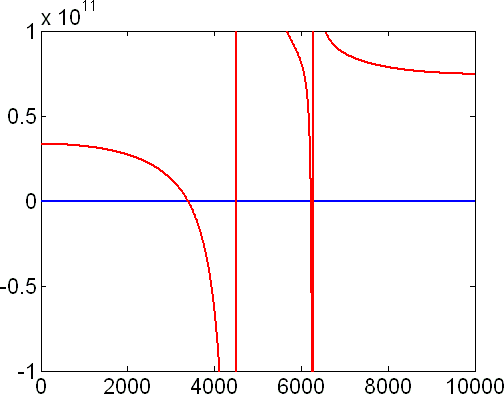

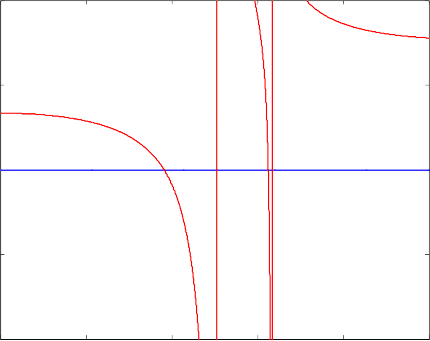

雙軸雙盤：軸間柔性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一根，
600g、800g 盤各一個，臨界轉速一階約為 3821rpm，二階約為 6252rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000
6000 8000 10000

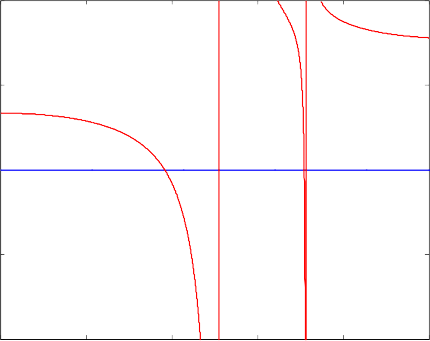

雙軸雙盤：軸間柔性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一個，
800g 盤兩個，臨界轉速一階約為 3388rpm，二階約為 6228rpm

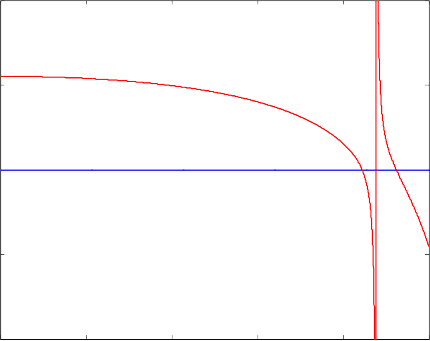

雙軸雙盤：軸間剛性連接，盤位于各軸中間，320mm 軸兩根，600g 盤兩個，臨界轉速一階約為 8443rpm，二階約為 9240rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

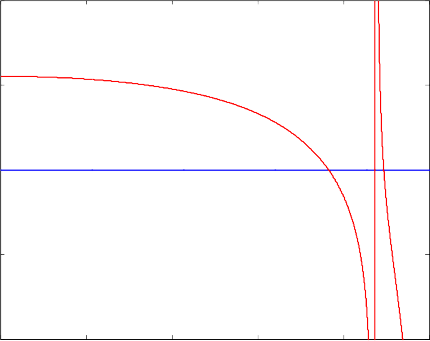

雙軸雙盤：軸間剛性連接，盤位于各軸中間，320mm 軸兩根，600g、800g盤各一個，臨界轉速一階約為 7653rpm，二階約為 8940rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

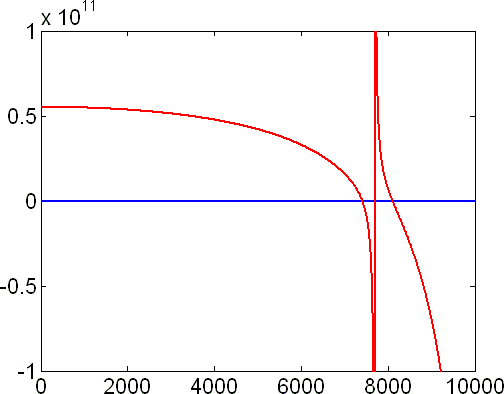

雙軸雙盤：軸間剛性連接，盤位于各軸中間，320mm 軸兩根，800g 盤兩個，臨界轉速一階約為 7410rpm，二階約為 8105rpm

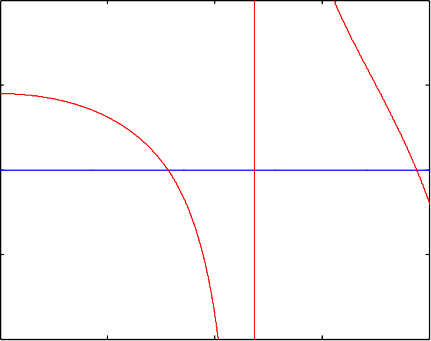

雙軸雙盤：軸間剛性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一個，
600g 盤兩個，臨界轉速一階約為 3945rpm，二階約為 8817rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

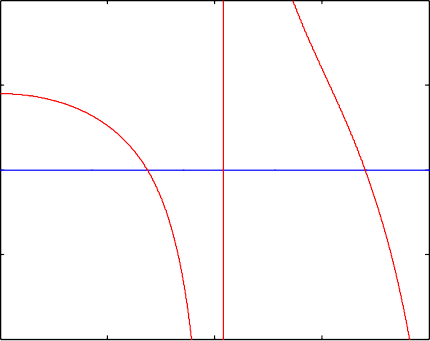

雙軸雙盤：軸間剛性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一個，
600g、800g 盤各一個，臨界轉速一階約為 3486rpm，二階約為 8815rpm
x 1012
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

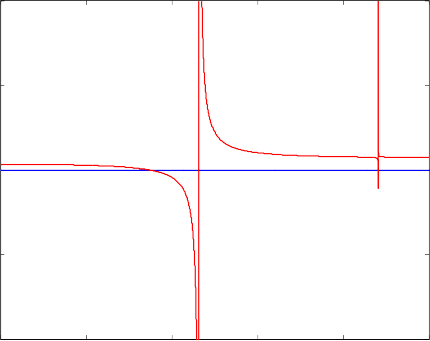

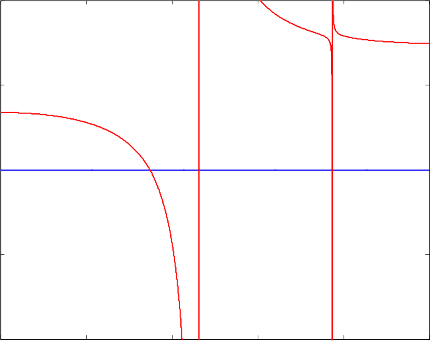

雙軸雙盤：軸間剛性連接，盤位于各軸中間，500mm 軸和 320mm 軸各一個，
800g 盤兩個，臨界轉速一階約為 3485rpm，二階約為 7739rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

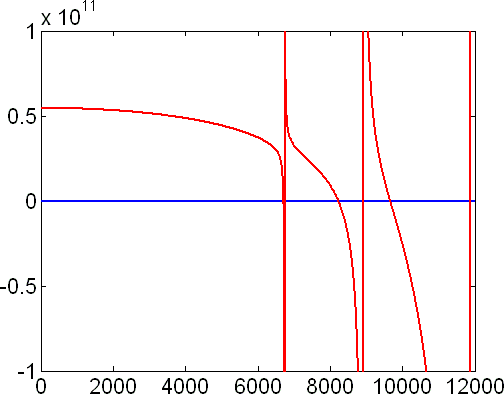

三軸三盤：軸間柔性連接，盤位于各軸中間，320mm 軸三根，600g 盤三個，臨界轉速一階約為 6771rpm，二階約為 8338rpm，三階約為 10008rpm

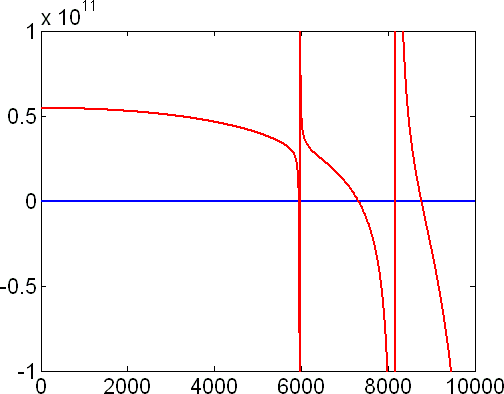

三軸三盤：軸間柔性連接，盤位于各軸中間，320mm 軸三根，800g 盤三個，臨界轉速一階約為 5951rpm，二階約為 7315rpm，三階約為 8773 rpm
三軸三盤：軸間剛性連接，盤位于各軸中間，320mm 軸三根，600g 盤三個，臨界轉速一階約為 8706rpm，二階約為 8847rpm，三階約為 11151 rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000 12000

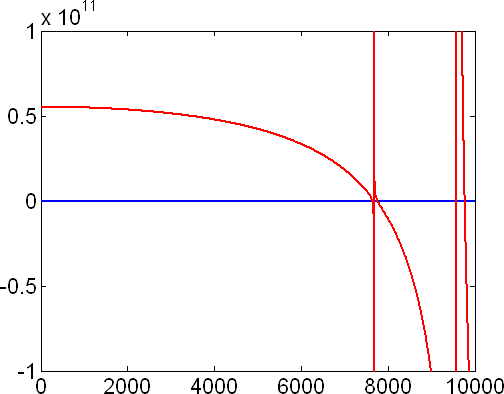

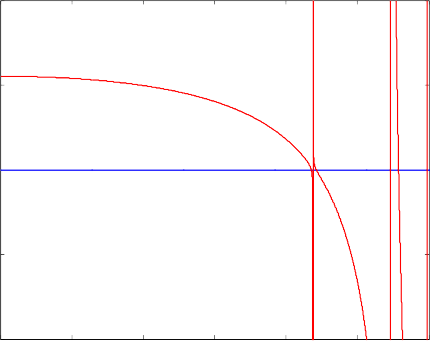

三軸三盤：軸間剛性連接，盤位于各軸中間，320mm 軸三根，800g 盤三個，臨界轉速一階約為 7640rpm，二階約為 7761rpm，三階約為 9772 rpm

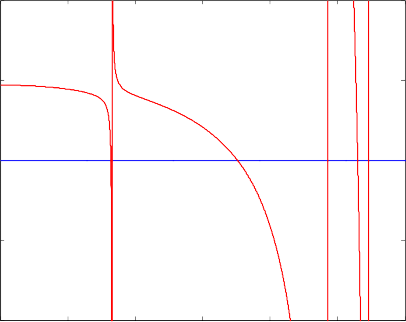

雙軸三盤：軸間柔性連接，500mm 軸和 320mm 軸各一個，500mm 軸置 2轉盤，分位于 1/3 處，320mm 軸置 1 轉盤，位于軸中間，600g 盤三個，臨界轉速一階約為 3277rpm，二階約為 7035rpm，三階約為 10600 rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000 12000

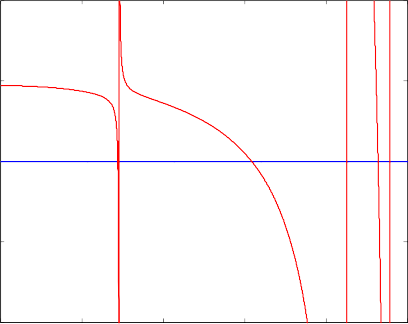

雙軸三盤：軸間柔性連接，500mm 軸和 320mm 軸各一個，500mm 軸置 2轉盤，分位于 1/3 處，320mm 軸置 1 轉盤，位于軸中間，800g 盤三個，臨界轉速一階約為 2887rpm，二階約為 6177rpm，三階約為 9282 rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000

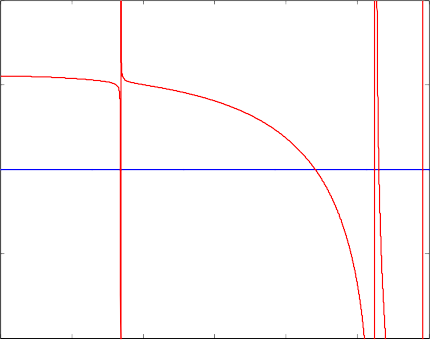

雙軸三盤：軸間剛性連接，500mm 軸和 320mm 軸各一個，500mm 軸置 2轉盤，分位于 1/3 處，320mm 軸置 1 轉盤，位于軸中間，600g 盤三個，臨界轉速一階約為 3365rpm，二階約為 8815rpm，三階約為 10600 rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000 12000

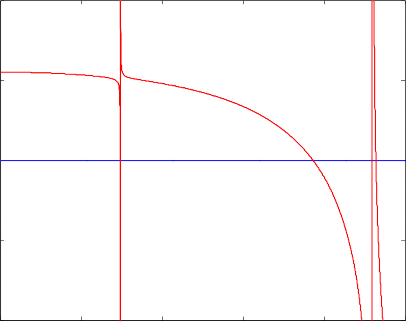

雙軸三盤：軸間剛性連接，500mm 軸和 320mm 軸各一個，500mm 軸置 2轉盤，分位于 1/3 處，320mm 軸置 1 轉盤，位于軸中間，800g 盤三個，臨界轉速一階約為 2964rpm，二階約為 7730rpm，三階約為 9282 rpm
x 1011
1
0.5
0
-0.5
-1
0 2000 4000 6000 8000 10000
