單向力傳感器
單向力傳感器應用： ·卷邊，沖壓和擠壓監測 ·機械安裝作用力·機械阻抗測試 ·材料測試·壓片機和沖床 ·軋輥銑床·刀平衡 ·力限振動
- 技術文檔： 文檔下載
單向力傳感器
應用：·卷邊，沖壓和擠壓監測 ·機械安裝作用力
·機械阻抗測試 ·材料測試
·壓片機和沖床 ·軋輥銑床
·刀平衡 ·力限振動

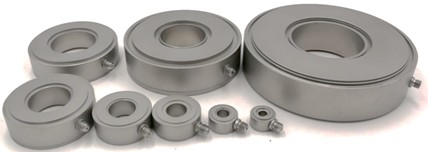

實物圖 |
| |||||||
型號ZT- | F1005 | F1015 | F1035 | F1060 | F1100 | F1200 | F1300 | F1600 |
量程 KN | 5 | 15 | 35 | 60 | 100 | 200 | 300 | 600 |
靈敏度 pC/N | 4 | 4 | 4 | 4 | 4 | 2 | 2 | 2 |
非線性度 % | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
工作溫度 ℃ | -40~150 | -40~150 | -40~150 | -40~150 | -40~150 | -40~150 | -40~150 | -40~150 |
自振頻率KHz | 75 | 70 | 60 | 50 | 40 | 30 | 25 | 15 |
外形尺寸mm | φ12.5*φ4*7.5 | φ14.5*φ6*7.5 | φ24*φ10*10 | φ28.5*φ13*11 | φ43*φ20*14 | φ52.5*φ26.5*15 | φ70*φ27*20 | φ95*φ40.5*28 |
重量 g | 4.5 | 5.6 | 17 | 32 | 90 | 130 | 370 | 750 |
輸出方式 | L5 | L5 | L5 | L5 | L5 | L5 | L5 | L5 |
實物圖 |
| |
型號ZT- | F11000 | F12000 |
量程 KN | 1000 | 2000 |
靈敏度 pC/N | 0.7 | 0.4 |
非線性度 % | ≤ 1 | ≤ 1 |
工作溫度 ℃ | -40~150 | -40~150 |
自振頻率KHz | 8 | 5 |
外形尺寸mm | φ145*φ66*28 | φ170*φ66*36 |
重量 g | ||
輸出方式 | TNC | TNC |

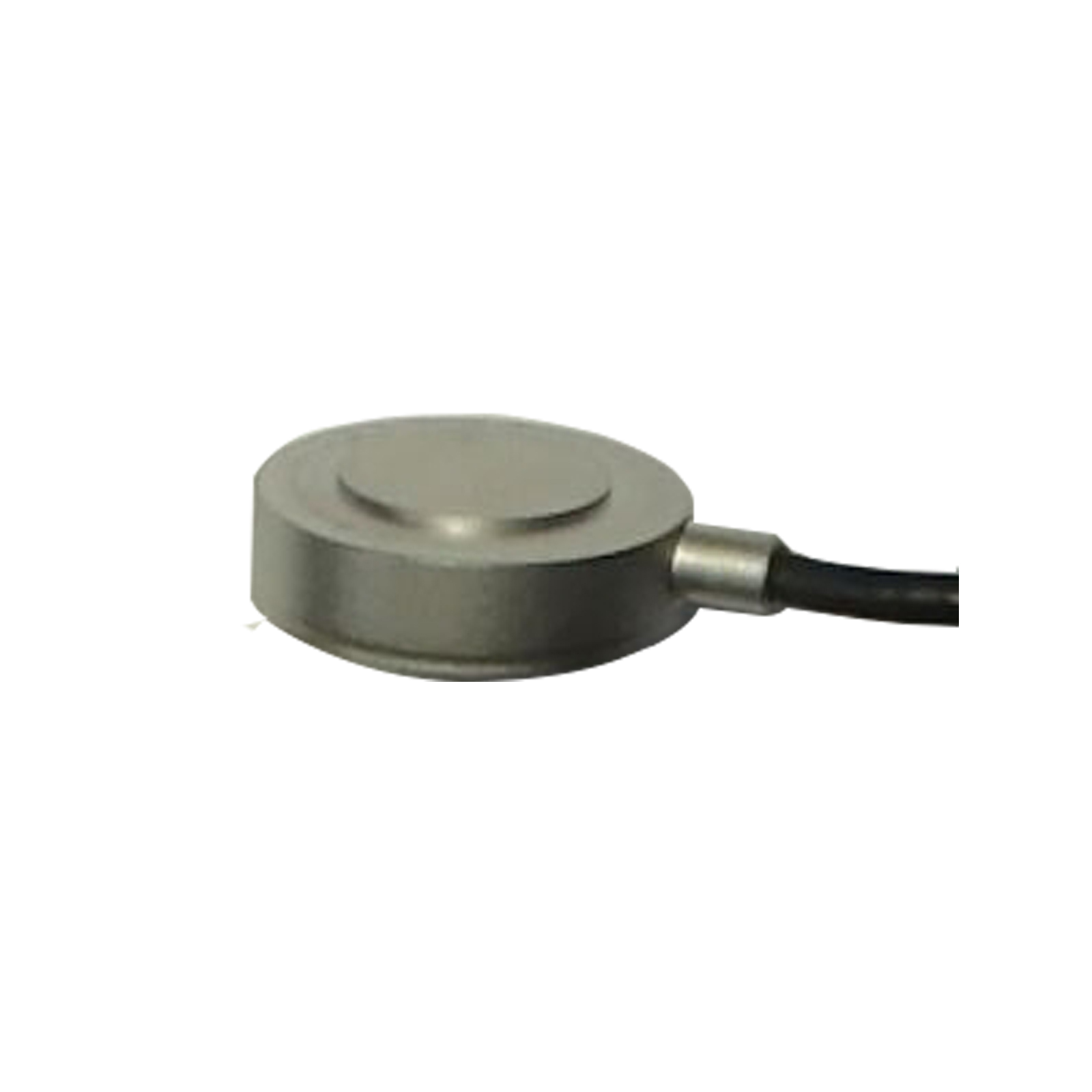

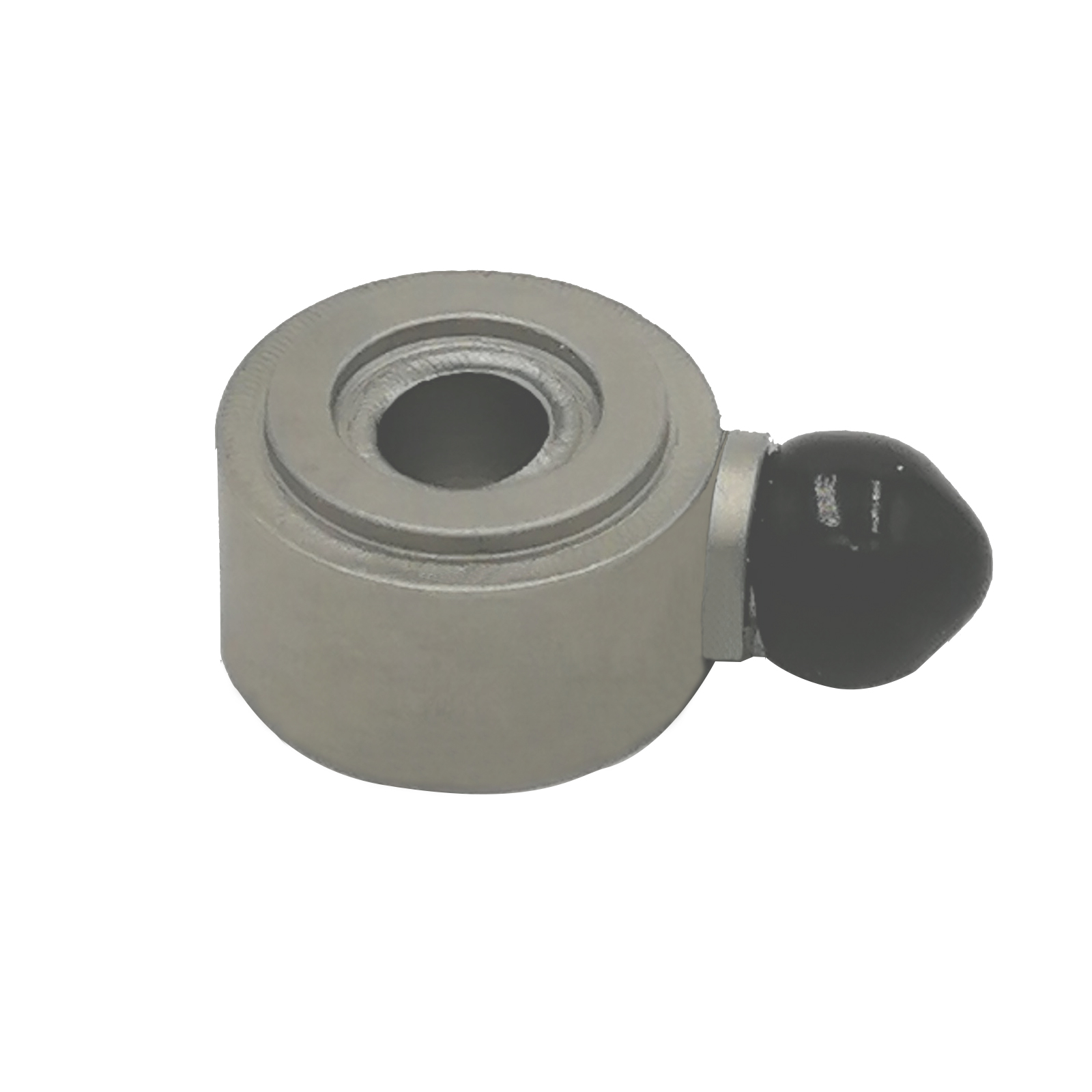

實物圖 |
|
|
|
型號ZT- | F1005A | F1020T | F1025T |
量程 KN | 5 | 20 | 25 |
靈敏度 pC/N | 4 | 4 | 4 |
非線性度 % | ≤ 1 | ≤ 1 | ≤ 1 |
工作溫度 ℃ | -40~150 | -40~150 | -40~150 |
自振頻率KHz | 70 | 70 | 60 |
外形尺寸mm | φ16*9 | φ19*φ6.5*4 | φ20*φ8*3.5 |
重量 g | 12 | 4.5 | 4 |
輸出方式 | L5 | 整體電纜2米/L5 | 整體電纜2米/L5 |
