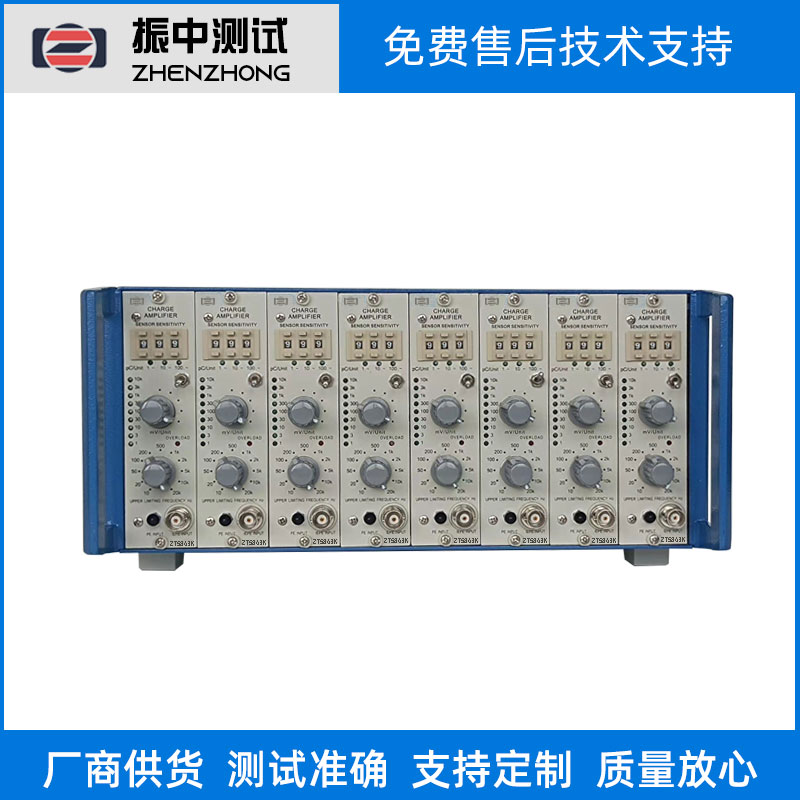

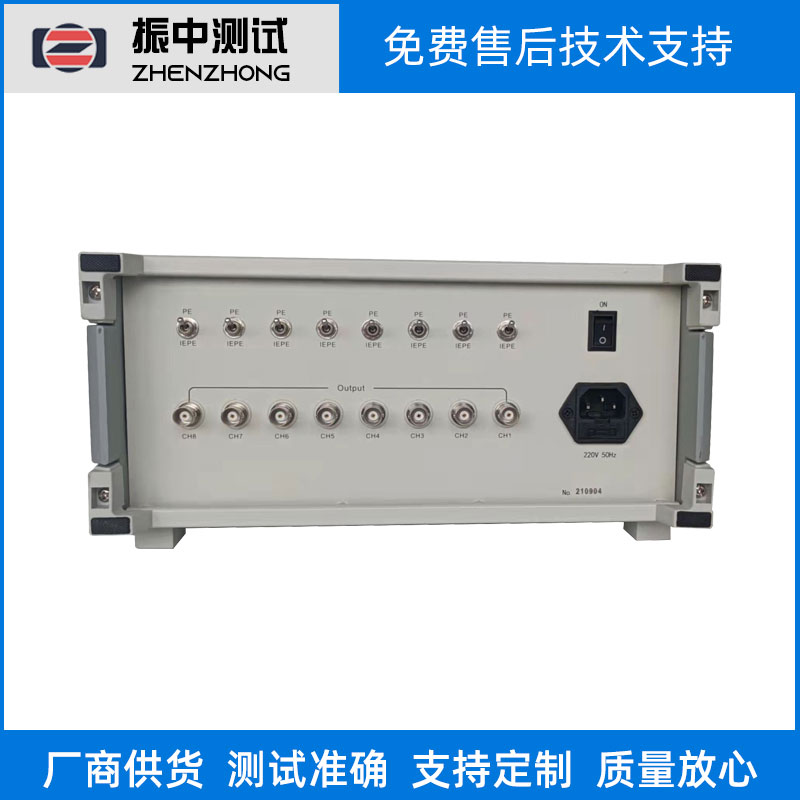

多通道抗混疊電荷放大器
型號：ZT-5863K
ZT-5863K電荷放大器是一種多通道信號調理裝置，其輸出電壓與輸入電荷量(PE)和IEPE信號成正比;并與壓電式加速度傳感器和IEPE傳感器相連，可測量振動、沖擊、動壓等機械參數。產品可廣泛應用于航空、航天、電力、軍工、機械、建筑、電力、環境測試等領域，是教學和科研的重要工具。
對于工程應用，該儀器具有比同類產品更多的傳感器靈敏度范圍開關。配合傳感器靈敏度量程開關，LED燈指示輸出靈敏度，清晰直觀，簡化機械參數的轉換。關鍵部件均采用進口裝置，整體可靠性大大提高，可與進口儀器媲美。
特點：
● 可選擇PE和IEPE信號輸入
● 輸入傳感器靈敏度調整開關
● 自動轉換傳感器的靈敏度范圍和額定輸出
● 寬頻帶，低噪聲
● 第1、3步由LED燈指示
● 可選擇低通橢圓濾波器
● 輸出過載指示
● 多通道組合
主要技術指標
型號ZT- | 5863K（8通道） |
額定輸出電荷量 pC | ±1×105 |
額定輸出電壓 V | ±10 |
IEPE激勵電源 | 24V/4mA |
電荷靈敏度 mV/pC | 0.1～100 |
歸一化 pC/Unit | 100-999 |
IEPE輸出靈敏度mV/mV | 1，3，10，30，100 |
輸出靈敏度誤差 | ±1% |
頻率范圍 | 0.3 Hz～20 kHz |
低通濾波器 kHz | 10, 20, 50, 100,200,500,1k,2k,5k,10k,20kHz -140dB/oct |
通帶波動 | ±1%(f/f0<0.9) |
線性度 | 0.5% |
輸出電壓 | ±10Vp/5mA（BNC輸出插口） |
輸出噪聲 | ≤ 2mVRMS （最高放大增益，源電容 1nf） |
過載指示 | 當輸出大于 |1 ± 10Vp|時，LED燈亮 |
通道抑制 | ≥ 80dB |
供電電源 | 220V ± 10% 48~52Hz |
工作溫度 ℃ | -10～50 |
重量 kg | 約4.0 |
尺寸 mm | 310×133×300 |
